晶振厂家告诉你,单片机为什么离不开晶振?

作者: 科琪科技 编辑: 科琪科技 来源: 科琪科技 发布日期: 2019.03.12
信息摘要:
晶振为单片机提供了时间基准

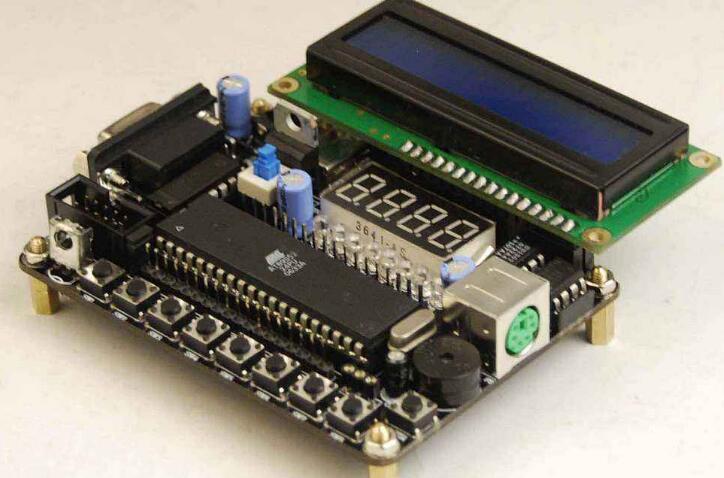

单片机是一种集成电路芯片,是采用集成电路技术把CPU、RAM、ROM、定时器/计数器等多种功能集中到一起的小型计算机系统,其中就离不开晶振。通俗地说如果 没有晶振,就不会有时钟周期,没有时钟周期,就无法执行程序代码,单片机就无法工作。也正因此,晶振厂家的客户,很多是单片机的生产商。

晶振厂家

单片机工作时,是一条一条地从ROM存储器提取指令, 一步一步地执行。单片机访问一次ROM的时间,称之为一个机器周期,这是一个时间基准。—个机器周期包括12个时钟周期。如果一个单片机选择了 晶振厂家的 12MHz晶振,它的时钟周期是1/12us,它的一个机器周期是12×(1/12)us,也就是1us。

晶振厂家

MCS—51单片机的所有指令中,有一些完成得比较快,只要一个机器周期就行了,有一些完成得比较馒,得要2个机器周期,还有两条指令要4个机器周期才行。为了衡量指令执行时间的长短,又引入一个新的概念:指令周期。所谓指令周期就是指执行一条指令的时间。例如,当需要计算DJNZ指令完成所需要的时间时,首先必须要知道晶振的频率,设所用晶振厂家的晶振为 12MHz,则一个机器周期就是1us。而DJNZ指令是双周期指令,所以执行一次要2us。如果该指令需要执行500次,正好1000us,也就是1ms。

晶振厂家

机器周期不仅对于指令执打有着重要的意义,而且机器周期也是单片机定时器和计数器的时间基准。例如一个单片机选择了晶振厂家12MHz晶振,那么当定时器的数值加1时,实际经过的时间就是1us,这就是单片机的定时原理。 单片机离不开晶振,因为晶振为单片机提供了时间基准,让整个电路乃至电子产品都能工作起来。


本文来自网络 由科琪科技编辑
转载请注明出处:http://www.szkeqi.com/
