深圳石英晶振厂家,教你从工作性能上区分晶振

深圳石英晶振厂家从工作性能上将石英晶体分为:石英晶体谐振器,这种属于无源的、有源的有如下:1.石英晶体振荡器,只是有源的、带电压的一种。2.晶体振荡器可以分为:1.Package石英振荡器(SPXO),2.温度补偿石英振荡器(TCXO),3.电压控制石英振荡器(VCXO),4.恒温槽式石英振荡器(OCXO)。

深圳石英晶振厂家

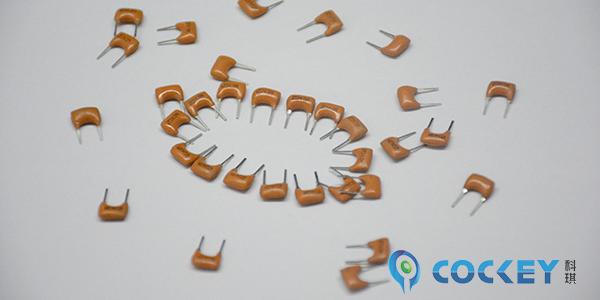

一、无源晶体需要用DSP片内的振荡器,在datasheet上有建议的连接方法。这种无源晶体有如下特点:没有电压的问题,信号电平是可变的,它是由起振电路决定的,可以适用于多种电压,多种不同时钟信号电压要求的DSP,价格低廉是它的一大优势,适合于大批量使用。信号质量差,需要精准匹配外围电路(用于信号匹配的电容、电感、电阻等更换不同频率的晶体时周边配置电路需要做相应的调整。建议采用精度较高的石英晶体,尽可能不要采用精度低的陶瓷警惕)。

深圳石英晶振厂家

二、有源晶振是不需要DSP的内部振荡器,它的优势在于信号好、稳定以及连接方式简单等等。用来做电源滤波,电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号就可以了,不需要精准的外围电路。

有源晶振的用法如下:一脚悬空,二脚接地,三脚接输出,四脚接电压。信号电平是固定的,灵活性差、价格高是有源晶振的不足,时序要求敏感比较合适使用,有源晶振占有绝对的优势,有源晶振相比于无源晶体通常体积较大,但现在许多有源晶振是表贴的,体积、晶体相当,有的甚至比许多晶体还要小。深圳石英晶振厂家认为随着科学技术的不断更新,有源晶振慢慢的成为了市场主流。在市场上占有一定的比例,而还有逐步扩大的趋势。
