怎么检查石英晶振的好坏?

石英晶振也叫石英晶体振荡器,是电子设备中比较重要的电子元器件,它是通过石英晶体的压电效应制作而成的,主要为芯片提供频率基准。如果石英晶振坏了,那么芯片就无法正常工作。拿我们常见的遥控器来说,就是无法使用了。那么具体来说,应该如何如何判断购买回来的石英晶振的好坏呢?这里晶振厂家科琪科技为大家提供两种方法。

 石英晶振

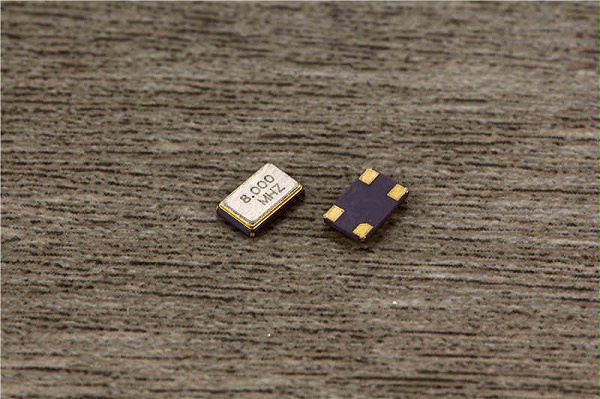

小巧轻薄的贴片晶振

比较简单的方法就是采用万用表进行测量,这样的成本比较低,也方便石英晶振爱好者及小型公司来用。将万用表的直流电压档来测试石英晶振的两只管脚,如果是正常工作的石英晶振,那么两只管脚的电压不会相差太大,一般是零点几伏,如果相差太大那么就是没有起振。这种方法也有可能判断错误,不过经常使用的话,也容易判断。

 石英晶振

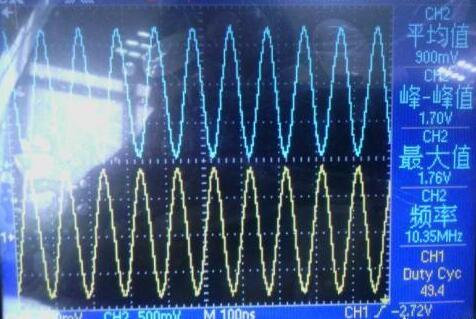

正常工作的石英晶振的示波器波纹

如果是晶振厂家或大中型公司,可以通过示波器来测试石英晶振是不是起振。正常工作的石英晶振,其震动波纹是规则的连续状。不过在使用示波器的时候还需要注意采用合适的示波器档位,如果档位不对,就会因为带宽、电容不匹配而产生波纹失真,虽然也是规则的连续状但却无法显示出真实的数字。所以用示波器来测试石英晶振,还要尤其注意不要搞错的档位。

万用表和示波器是两种常用的检测石英晶振是否正常的工具,大家在检测的时候也需要根据自身的情况去选择。
