石英晶体振荡器的六种电路类型

在许多石英晶体振荡器电路中,有三种常用的石英晶体振荡器电路,它们是皮尔斯振荡电路,考毕兹振荡电路和克拉普振荡电路。这些振荡电路除了频射接地点位置不同外,电路的构成都是相同的。布特勒和修正的布特勒振荡电路也是彼此相似的,每一种电路中的发射极电流就是晶体的电流。门电路石英晶体振荡器是皮尔斯型的,它使用了一个逻辑门并在皮尔斯石英晶体振荡器的晶体管位置加了一个电阻。(某些门电路石英晶体振荡器使用一个以上的门电路。)

石英晶体振荡器

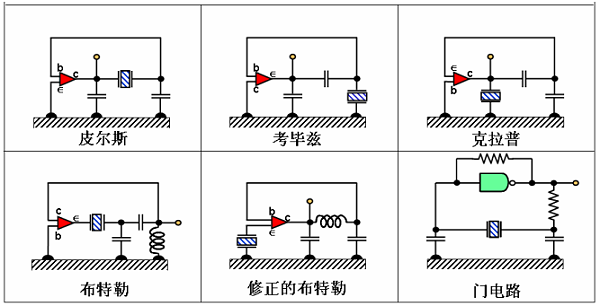

石英晶体振荡器的六种电路类型

石英晶体振荡器电路类型的选择取决于以下因素:所要求的频率、稳定度、输入电压和功率,输出功率和波形、可调性、设计的复杂性、成本和晶体器件的特性。

在皮尔斯系列中,接地点位置对性能有很大的影响。皮尔斯电路的接法相对于寄生电抗和偏置电阻来说,一般要好于其他几种电路,因为它们多半是跨接在电路的电容上,而不是跨接在晶体器件上。它是高稳定度石英晶体振荡器应用最广泛的电路之一。在考毕兹电路的接法中,较大部分寄生电容出现在晶体的两端,同时偏置电阻也跨接在晶体上,这就会降低性能。克拉普电路的接法很少使用,因为集电极直接于晶体连接,这就很难将直流电压加在集电极上而有不引入损耗或寄生振荡。

石英晶体振荡器

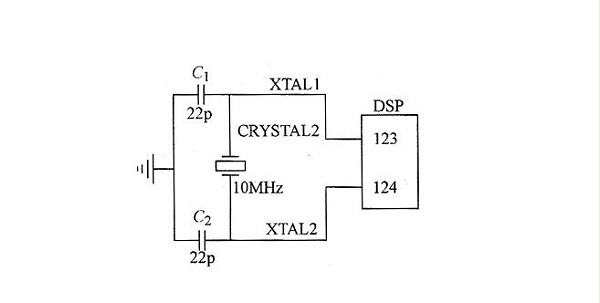

时钟电路

虽然皮尔斯系列可以通过把电感与晶体串联起来使它工作在串联谐振上,但是它一般还是工作在“并联谐振”上。布特勒系列通常工作在(或接近)串联谐振上,皮尔斯系列可以被设计用来使晶体电流高于或低于发射极电流情况下进行工作。

当高稳定性不是主要考虑的问题时,门电路是石英晶体振荡器 时数字系统的常用电路。
