晶振在电路中有什么作用?这个晶振人需要知道

作者: 科琪科技 编辑: 科琪科技 来源: 科琪科技 发布日期: 2019.01.07
信息摘要:
晶振在电路中有什么作用?这个晶振人需要知道

晶振全称又叫Crystalz振荡器 ,它就像人体的心脏,神圣又美丽,起着至关重要的一部分。晶振 的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振,便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振,而通过电子调整频率的方法保持同步。

晶振

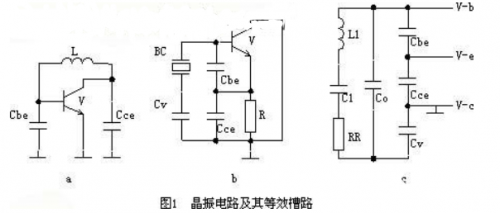

晶体Crystal一般采用如图1a的电容三端式( 考毕兹) 交流等效振荡电路;实际的晶振交流等效电路如图1b ,其中 Cv是用来调节振荡频率,一般用变容二极管加上不同的反偏电压来实现,这也是压控作分析整个振荡槽路可知,利用Cv来改变频率是有限的:决定振荡频率的整个槽路电容C=Cbe CceCv三个电容串联后和Co 并联再和 C1串联。可以看出:C1越小,Co越大, Cv 变化时对整个槽路电容的作用就越小。因而能压控的频率范围也越小。实际上,由于 C1 很小(1E-15量级) Co 不能忽略 (1E-12量级,几PF)。所以,Cv 变大时,降低槽路频率的作用越来越小, Cv变小时,升高槽路频率的作用却越来越大。这一方面引起压控特性的非线性,压控范围越大,非线性就越厉害。


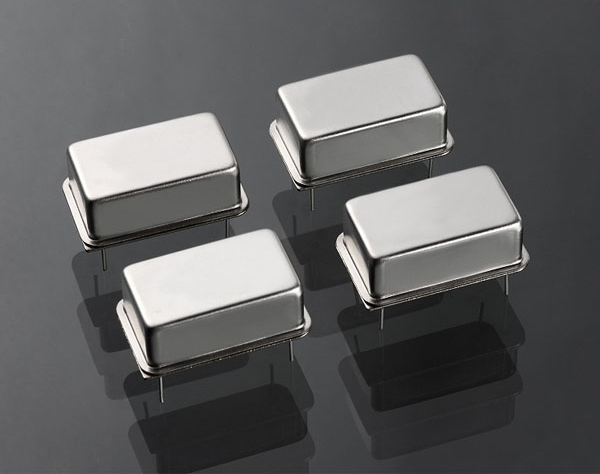

晶振


另一方面,分给振荡的反馈电压(Cbe上的电压) 却越来越小,最后导致停振。通过晶振的原理图你应该大致了解了晶振的作用以及工作过程了吧。采用谐波次数越高的晶振,其等效电容C1 就越小 ; 因此频率的变化范围也就越小。即使石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,完全符合 AEC-Q200 标准。


本文来自网络 由科琪科技编辑
