晶振有正负极吗?看晶振厂家怎么说

作者: 科琪科技 编辑: 科琪科技 来源: 科琪科技 发布日期: 2019.03.05
信息摘要:
晶振厂家科琪科技告诉你晶振有没有正负极

什么是石英晶体振荡器

这里晶振厂家先说一下什么是晶振:晶振也叫石英晶体振荡器,是高精度和高稳定度的振荡器,被广泛应用于彩电、计算机、遥控器等各类振荡 电路中,以及通信系统中用于频率发生器、为数据处理设备产生 时钟信号和为特定系统提供基准信号。一般来说晶振是没有方向的,但晶振有分有源晶振跟无源晶振,有源晶振是有分方向的,但是大部份产品都是用的无源晶振。

晶振厂家

晶振有正负极吗

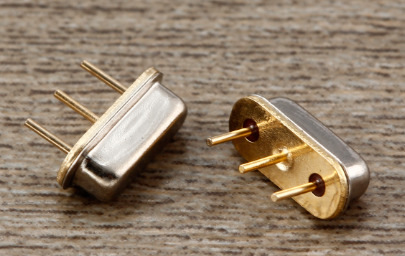

普通压电无源石英晶体是一种无极性元件, 晶体内部本身只有经过加工的单一石英晶片,需要借助设计的电路才能产生振荡信号,单晶振本身是无非发生振荡的,插件的一般常规都是二个脚, 当然也会有三个脚的,中间那个脚一般用来接地,当然随着晶振厂家技术的进步,后来有了四个脚的普通贴片谐振器 ,四个脚其实只要二个脚才是真正通电工作的,剩余两个脚一个是悬空,一个是可以用来接地(可接可不接)。

有源石英晶体振荡器是最少拥有最少4个脚的的型号,四个脚的用途是:一脚悬空,二脚接地,三脚接输出,四脚接电压,电压也有分为以下几种,1.8伏、2.5伏、3伏、3.3伏、3.8伏、5伏等电压,振荡器内部本身除了有加工过的压电石英晶片外,还有有源振荡器IC,以及电阻两颗, 电容两颗,有些会有一颗三级稳压管等原件,插件的外观体积比较大,但是随着晶振厂家技术的发展,有源晶振体积也从最初的超大体积长20mm,宽11mm,到现在的2.5mm长,宽2.0mm的小尺时,有源晶振的英文单词简称为Quartz crystaloscillator。

晶振厂家

有源晶振的管脚

晶振厂家是这么来判断晶振的:无源晶振两个管脚可以任意有源晶振根据封装不同,管脚排列不同(打点的为1脚,逆时针看), 有个点标记的为1脚,按逆时针(管脚向下)分别为2、3、4 有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。 方形有源晶振引|脚分布:

1、正方的,使用DIP-8封装,打点的是1脚。1脚NC;4脚GND; 5脚Output;8脚VCC

2、长方的,使用DIP-14封装,打点的是1脚。1脚NC;7脚GND;8脚Output;14脚VCC。
