为什么51单片机总是用11.0592MHZ的石英晶振呢?

作者: 科琪科技 编辑: 科琪科技 来源: 科琪科技 发布日期: 2019.04.04
信息摘要:
在学习51单片机的过程中,我们经常发现其中都有11.0592MHZ的石英晶振,这是为什么呢?难道用其他的石英晶振不行吗?这里晶振厂家科琪科技…

在学习51单片机的过程中,我们经常发现其中都有11.0592MHZ的石英晶振,这是为什么呢?难道用其他的石英晶振不行吗?这里晶振厂家科琪科技为大家解释为什么,总的来说,就是这两点原因:

石英晶振

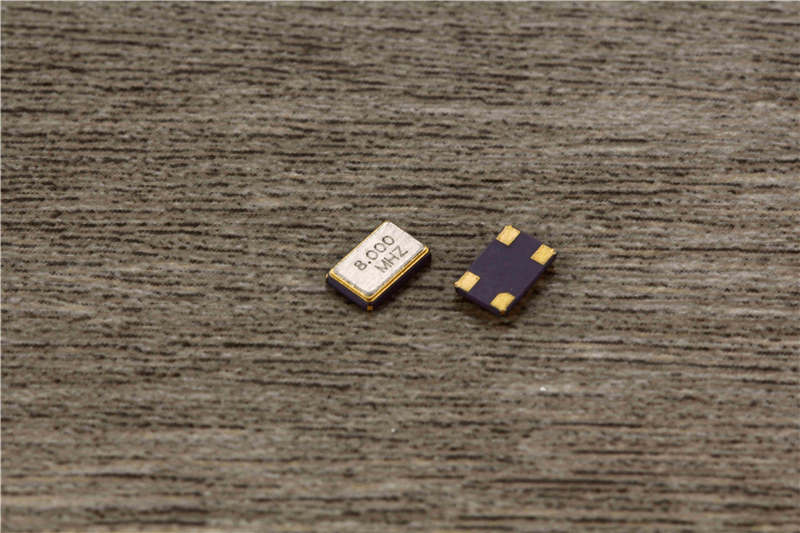

贴片石英晶振

首先是 11.0592MHZ的石英晶振能够准确地划分成时钟频率,与 UART( 通用异步接收器/发送器)量常见的波特率相关。特别是较高的波特率( 19600,19200),不管多么古怪的值,这些石英晶振都是准确的,所以常被使用的。

石英晶振

其次是用11.0592石英晶振,还是由于51单片机的定时器导致的。用51单片机的定时器做波特率发生器时,如果用11.0592MHZ的晶振,根据公式算下来需要定时器设置的值都是整数;如果用12Mhz晶振,则波特率都是有偏差的,比如9600,用定时器取0XFD,实际波特率10000,一般波特率偏差在4%左右都是可以的,所以也还能用STC90C516 晶振12M 波特率9600,倍数时误差率6.99%,不倍数时误差率8.51%,数据肯定会出错。 这也就是串口通信时大家喜欢用11.0592MHz晶振的原因,在波特率倍速时,最高可达到57600,误差率0.00%。 用12MHz,最高也就4800,而且有0.16%误差率,但在允许范围,所以没多大影响。

现在你对51单片机有了更深入的了解了吧!石英晶振的作用还有很多,这里就不多介绍了。
