晶振从水晶矿石到振荡器的过程,晶振厂家给你讲一下

作者: 科琪科技 编辑: 科琪科技 来源: 科琪科技 发布日期: 2019.07.19
信息摘要:
      前面我们已经说过,自然的石英是不足以满足工业需求的。这就产生了人造石英。这里晶振厂家给大家说说原矿到人造石英棒的具体制作过程:将…

前面我们已经说过,自然的石英是不足以满足工业需求的。这就产生了人造石英。这里晶振厂家给大家说说原矿到人造石英棒的具体制作过程:将石英原矿放入高压釜中,之后籽晶就被吸附到装入高压釜的生长基上。放入碱性溶液,密封容器,并打开电源。通过恒定的温度控制石英原矿的溶解以及籽晶的吸附。经过100到150天的时间,打开容器就可以取走人造石英棒了,这个过程需要巨大成本投入。

 11 (2)

贴片晶振

我们知道石英晶振的内部封装着晶体切片,这就是通过是石英棒来实现的。石英棒的特定切角,根据石英晶体的特性需求来决定。使用高精度的X光定向设备,能够确保切角的精确读。将晶片分批打磨,就可以制作成预先设定的形状。这是石英晶体切片的制作过程。

  晶振厂家

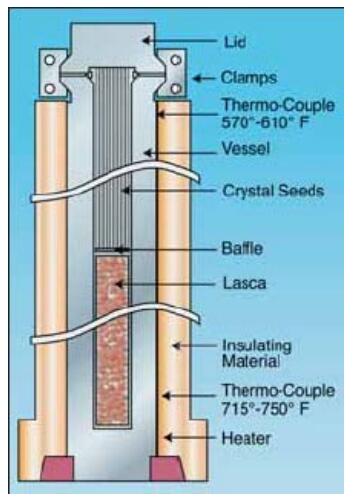

高压釜的结构

那么晶片后面如何加工,并使之精确呢?为了确保特定厚度、表面平滑、光滑度以及平行度,晶片必须进行处理。首先是进行研磨,然后抛光、蚀刻、清洗。最后通过气相蒸发过程,将电极黏附在晶片上。这样石英晶片就完成了加工。

  晶振厂家

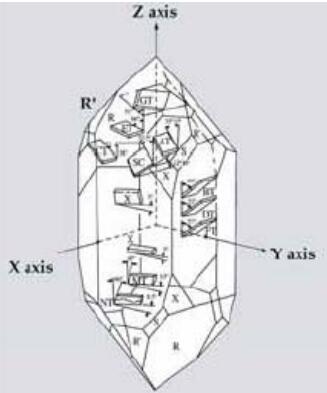

石英晶片的不同切角

接下来是石英晶振的封装。晶片被防止在基体上,并与电路相连接。调到指定频率,同时套上外壳,并密封。同时还要检查整个元件以确保100%的合格。当石英晶振封装之后,就可以应用在时钟振荡器电路了。这个过程看起来是很简单的,但对于晶振厂家来说,每个步骤都不能马虎,不然就可能导致参数不达标。说了这么多,你对石英晶振从矿石到振荡器的过程都了解了吗?
